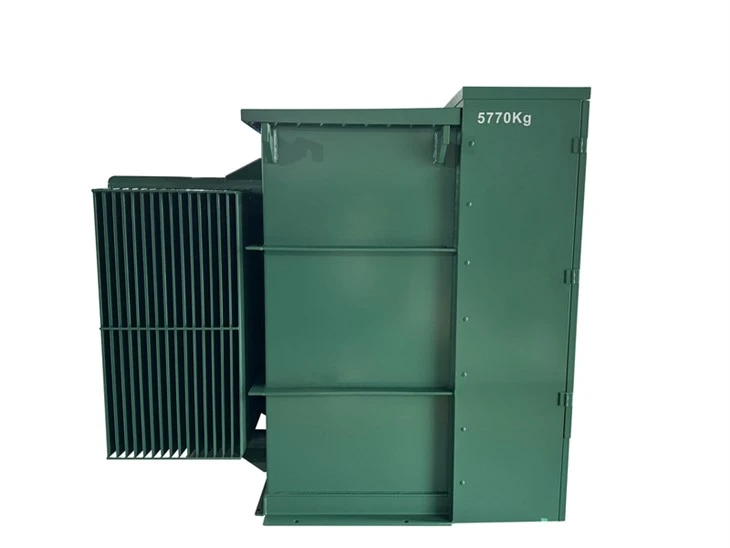

2500 kVA Pad Nkwanye nkesa nkesa-25 / 0.6 kV|Canada 2024

Usoro mmepụta ihe nkesa transformer na-agụnye usoro ndị a:

1. Nkwadebe ihe: Họrọ nnukwu oyi na-atụ -dị mma{2}}akpụkpọ anụ silicon steel ma bechapụ ya ka ọ bụrụ nha kwesịrị ekwesị dịka ihe achọrọ.

2. Stacking: Mgbe mkpuchi silicon ígwè mpempe akwụkwọ na film insulating agba, tojupụtara silicon ígwè mpempe akwụkwọ otu otu dị ka E ụdị, C ụdị ma ọ bụ mgbanaka Ọdịdị na-etolite isi kọlụm na ígwè yoke.

3. Ntụpọ welding ma ọ bụ njide: A na-edozi mpempe akwụkwọ nchara silicon ọnụ site na ịgbado ọkụ ma ọ bụ enweghị - metal iji gbochie ibe ha ịkwagharị n'ihi ike electromagnetic mgbe a na-arụ ọrụ.

4. Site na isi ma ọ bụ setịpụ winding: dị ka ihe ntụgharị mgbanwe si dị, ikuku site na kọlụm isi ma ọ bụ setịpụrụ na isi.

5. Nyocha na ọgwụgwọ: Lelee ọkwa dị larịị, nkwụsị na ọnọdụ mkpuchi nke isi ígwè, ma dozie ma gbakwunye ọgwụgwọ mkpuchi ma ọ bụrụ na ọ dị mkpa.

6. Mgbakọ na nkwakọ ngwaahịa: Kpọkọtanụ ígwè ígwè, winding, clamping and other components n'ime mgbanwe zuru oke nke mgbanwe mgbanwe, na nhazi ngwugwu iji hụ na mkpuchi eletrik dị mma na nkwụsi ike nke ígwè ọrụ.

Obere voltaji foil winding

Nkesa axial ugbu a na-edozi n'efu

Na-ebelata ike ịkpacha ihe

Mgbe winding gasịrị, Prepreg na-arapara n'elu mpempe akwụkwọ na-eduzi ka ọ bụrụ kọmpat tube site na usoro iwe ọkụ.

Igwe ọkụ dị elu

Igwe ikuku zuru oke na ọkara{0}akpaaka

Enamel -waya ikuku na-ekpuchi ekpuchi ya na ihe na-adọkpụ na-adọkpụ n'elu cylinder ụgbọelu, ma ọ bụ ozugbo na ikuku LV

Ihe mkpuchi oyi akwa nke akwụkwọ USB dị elu{{0}

Mkpuchi bandeeji nke foil na-ada ada maka kọmpat ikuku nwere ezigbo nzaghachi mkpirisi okirikiri na nkesa voltaji kacha mma.

Ekwesịrị iji efere ígwè dị elu welded tank nke ntụgharị. Ekwesịrị ịme ihe mgbochi mgbochi{1} magnetik n'ime tank mmanụ iji belata mfu efu. Ndozi na mkpuchi nke ọta magnetik kwesịrị ịdị mma iji zere ikpo ọkụ ma ọ bụ nkwụsị n'ihi kọntaktị adịghị mma. Ụdị ọta eletrik niile kwesịrị ịbụ ndị na-eduzi ma gbadaa n'ala nke ọma ka ịzenarị mwepu kwụsịtụrụ ma ọ bụ metụta ihe na-efu dielectric nke ikuku ikuku. Mmanụ ụgbọala tank kwesịrị inwe ike a pụrụ ịdabere na ya ma nwee ike iguzogide ule ike nke igwe na oghere nke 133Pa na nrụgide dị mma nke 98kPa. E kwesịghị imebi tankị mmanụ ọkụ ma ọ bụ mee ka ọ bụrụ ihe na-adịgide adịgide iji gboo nrụgide na-adịghị mma nke ntụtụ mmanụ na-agbanwe agbanwe na nrụgide dị mma na-arụ ọrụ. Ekwesịrị ka a na-emechi tankị mmanụ ahụ nke ọma iji gboo ihe achọrọ nke enweghị ntapu mgbe ịgbanye mmanụ ngbanwe. Igwe mmanụ mmanụ kwesịrị inwe ọdịdị ziri ezi na ọnọdụ ziri ezi iji mezuo ihe ndị dị mma nke mgbakọ mgbanwe. Ike nke tank mmanụ na-ekpebi ike na ntinye ziri ezi nke tank mmanụ. Mgbe ike nke tank mmanụ ezughị iji mee ka nrụrụ aka, flanges, pipeline, ọnọdụ ọnọdụ, wdg ga-eme ka nrụrụ aka, na nkwụsịtụ na ntinye ziri ezi ga-emetụta.

Usoro mgbakọ nke transformer na-ekpuchi ọkwa nkwadebe iji hụ na ihe ndị a chọrọ na ngwá ọrụ dị; Mepụta ihe nrịbawanye nke transformer, dozie nke ọma n'akụkụ elu na obere voltaji; wụnye ngwa, dị ka casing, mmanụ ohiri isi, wdg; Mee ọrụ mgbapụta agụụ na njuputa mmanụ.
